【完整篇*万字长文】2026 集装箱总装9大工艺控制点:从箱体预处理

📌 30秒速读便利贴

① 9个控制点，缺一个就是给自己埋雷——不是吓你，是我见过太多现场炸雷的② 顺序即工艺——PACK装反了顺序，后面的线缆接不到，只能返工拆③ 汇流排力矩不到位，是接触电阻发热的头号来源，也是最难被发现的隐患④ 防水密封固化不完全就移动产品，等于白做——"看起来干了"和"固化完了"是两回事⑤ 通电前必须先测绝缘——BMS能通信≠动力回路绝缘合格，这是两条不同的路⑥ 出厂文件不是走流程，是你在客户现场唯一能自证清白的东西

🎬 开场：一台出厂全部"合格"的柜子，运到海边就漏水了

出口东南亚的储能项目，20尺标准集装箱，出厂测试全部通过，客户签字放行。

装柜、运输、到港、吊装，一切顺利。

开机调试，第三天——柜内积水。

追溯下去：顶部线缆入口的密封圈，安装时没有按SOP要求做固化时间管控，胶体固化不完全，海运途中船体颠簸加盐雾腐蚀，密封失效。

积水导致绝缘降低，整柜停机，客户索赔，加急派人出海处理。

来回的代价，是那个密封圈材料费的一万倍。

这就是集装箱总装的本质：你面对的不是一台设备，是一个要在极端环境里运行10-15年的可移动电站。

每一个控制点，都在替你的未来兜底。

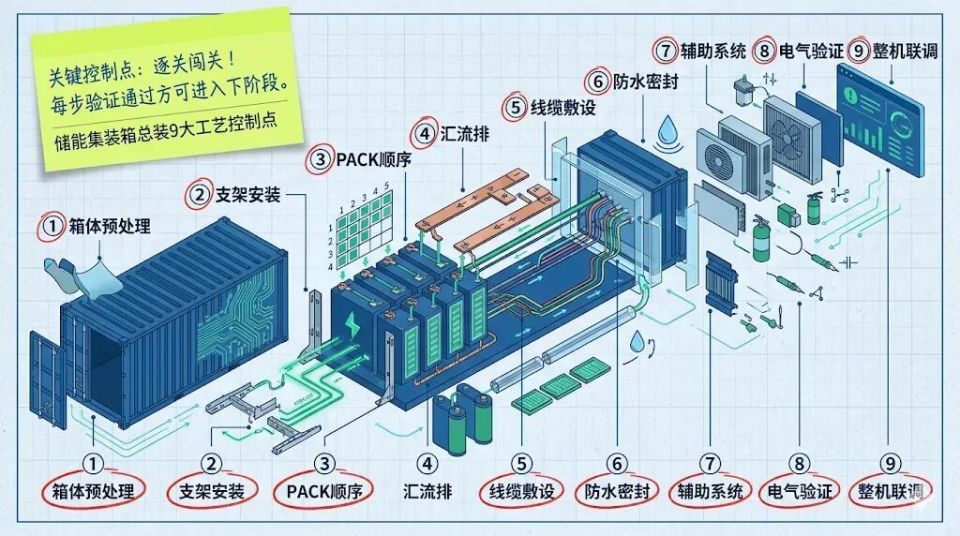

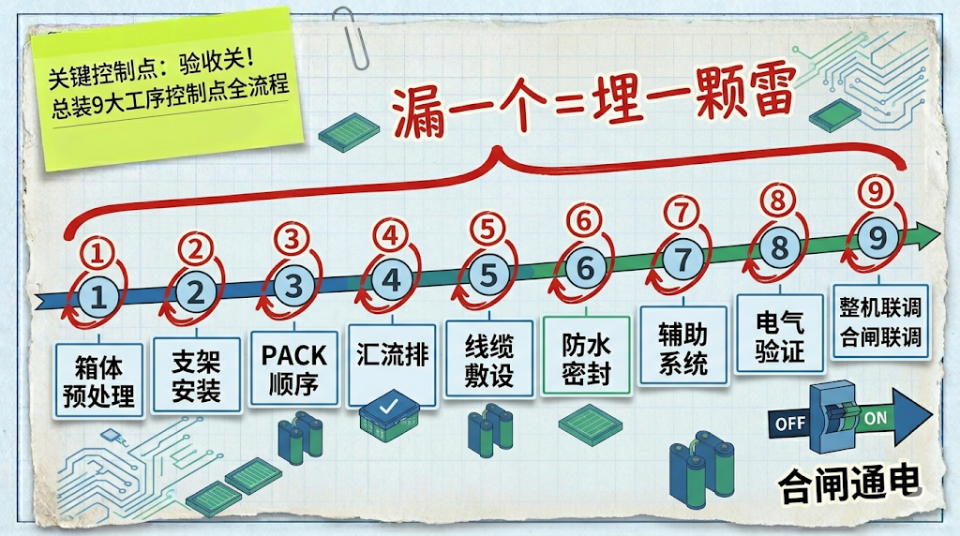

我把产线上真实存在的坑，整理成9个控制点，从箱体进厂到出厂联调，一步一步过。

🎬 开场：一颗没拧紧的螺丝，引发了一场跨国扯皮

某储能项目，集装箱出厂时一切正常。运到海外现场后，调试团队发现有个电池簇通讯中断。打开柜门一看——BMS通讯线的接插件松了。

怎么会松？

倒查回去，答案让所有人沉默：那颗接插件的固定螺丝压根没拧到位。出厂前"通讯检测"这一项是通过的——因为当时线束还在自然接触状态，信号能通。但经过上千公里的公路运输加装船颠簸，没拧紧的接插件自然松脱了。

一颗螺丝，让现场停工3天，工程师飞一趟，差旅+误工费用超过8万。

你觉得这是个例？我告诉你，在储能集装箱总装环节，类似的问题每个月都在不同工厂上演。

原因只有一个：太多人把集装箱总装当成"最后往箱子里一塞、一接、一测"。

不对。集装箱总装是"总装配+总调试+总检验"三合一。是上游所有工序质量的终极考场。

今天把9个关键控制点一个一个拆开讲，每个都是用真金白银的教训换来的。

🏥CP① 箱体预处理：集装箱不是"买来就能装"的

🔴 你以为：

集装箱是标准化成熟产品，买来直接进入总装。

🟢 其实：

标准集装箱是货运产品，不是电气产品。它的内表面状态、防腐等级、制造公差，全部按"装货"需求设计，不是按"装电池"需求设计的。

⚙️ 机制链条

集装箱出厂和运输过程中会带来：

• 内表面油污/焊接残留
  ：影响绝缘胶附着，导致密封失效
• 焊缝防腐薄弱
  ：标准涂层不针对电气环境，沿海高盐雾项目更危险
• 开孔边缘毛刺
  ：线缆穿孔后绝缘层被慢性磨损，3年后绝缘击穿
• 钢构尺寸公差±5mm
  ：对精确安装PACK支架的场景，需要现场修配

📋 CP①检查清单

Step 1 → 外观验收：变形、裂缝、焊缝质量、门铰链和密封条Step 2 → 内壁清洁：油污、锈斑、杂物（白布擦拭无污染转移）Step 3 → 防腐补涂：焊缝、切割边缘、开孔边缘Step 4 → 开孔确认：位置、尺寸是否与图纸一致，边缘毛刺是否处理Step 5 → 尺寸复测：支架安装面平面度≤2mm/2000mm（需按设计验证）

⚠️ 翻车点

二手箱改造需额外检测：残余气体、结构损伤、木地板状态（木地板含甲醛，高温挥发影响绝缘，需更换为钢地板或阻燃地板）。

🚀 行动建议

箱体移入总装产线前，必须有预处理完成的书面签字。没有这张单，后续工序不接收。

🏗️ CP② 支架与安装基础：地基没打好，上面建什么都白搭

PACK支架是整个储能系统的"骨架"。骨架不准，后面所有东西都会偏。

🔴 你以为：

支架按图纸焊好了就行，安装时调一调就能对上。

🟢 其实：

支架安装精度直接决定PACK的装配应力。支架位置偏了5mm，PACK强行装入会对电芯产生持续挤压，长期热循环后鼓胀风险上升，还可能导致连接螺孔对不准，螺栓斜拧，力矩无效。

⚙️ 机制链条

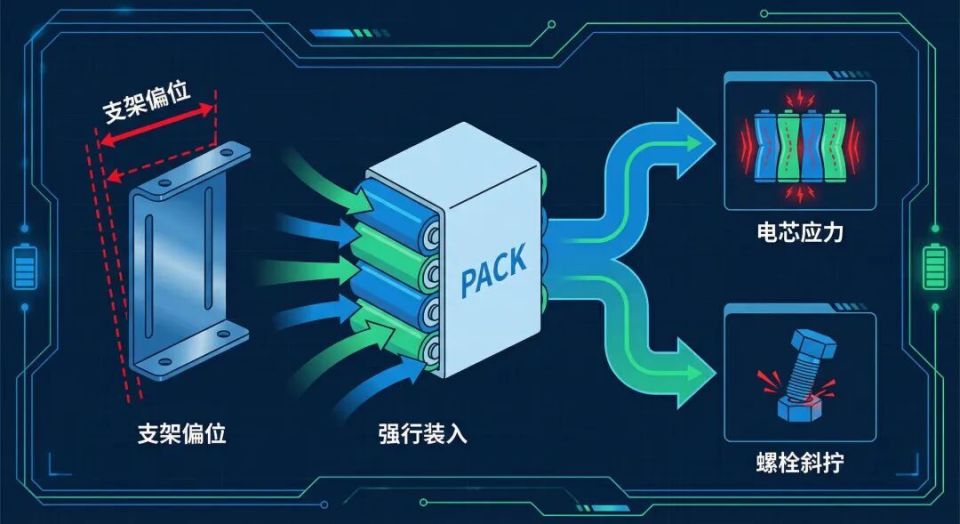

支架偏位 → PACK强行装入 → 电芯受挤压应力         → 螺孔不对中  → 螺栓斜拧 → 力矩失效                                   → 振动后松动

📋 CP②关键控制项

🚀 行动建议

支架安装完成后做**“首件试装验证”**：取一个PACK实物，在支架上做试装，确认定位销顺利插入、螺孔对齐、无强迫装配。试装通过才允许批量进PACK。

⚙️CP③ PACK安装与顺序控制：顺序是命，不能凭习惯

🔴 你以为：

只要空间够，哪个位置先装都行，最终结果一样。

🟢 其实：

PACK安装顺序直接决定后续工序的可操作性。顺序错了，后装的PACK会把线缆接口挡住，工人手伸不进去，只能返工拆掉重来。这不是工人的错，是工艺规划的锅。

⚙️ 机制链条

集装箱内部空间狭小，PACK通常是满铺安装。正确的安装逻辑：

方向一：从里向外（纵深方向优先）方向二：从下向上（垂直方向）原则一：先布设底部线缆走线通道，再安装底层PACK原则二：先装远端PACK（远离箱门），再装近门端PACK

违反这个顺序，最后几个PACK会把之前的线槽、接口"压住"，变成无法操作的死角。

🔩 力矩控制：数字才有意义

力矩（Torque）管理是最容易被忽视的硬核工艺。

很多产线的做法是"拧紧就行"——这是错的。

"拧紧"是感觉，力矩是数字。感觉骗人，数字不骗人。

力矩不到位的后果：振动环境下接触电阻增大→发热→进一步松动→打火或断路。

🔍 验证信号

• PACK固定螺栓处有防松漆标记，且标记完整未开裂 ✅
• 任意抽查3颗螺栓用力矩扳手复验，误差≤±10% ✅
• PACK安装后，前面板线缆接口全部在可操作空间内 ✅



汇流排（Busbar）负责把PACK的电流汇集起来，是整个系统的"主动脉"。

很多工厂对汇流排的重视程度，远低于它应该得到的。

🔴 你以为：

汇流排螺栓拧紧了，接触就没问题。

🟢 其实：

接触电阻取决于接触面的状态，不只是螺栓的松紧。接触面有氧化层、有污染、有毛刺，哪怕螺栓拧到规定力矩，接触电阻也可能超标。大电流通过时，接触电阻导致发热，温度越高氧化越快，形成恶性循环。

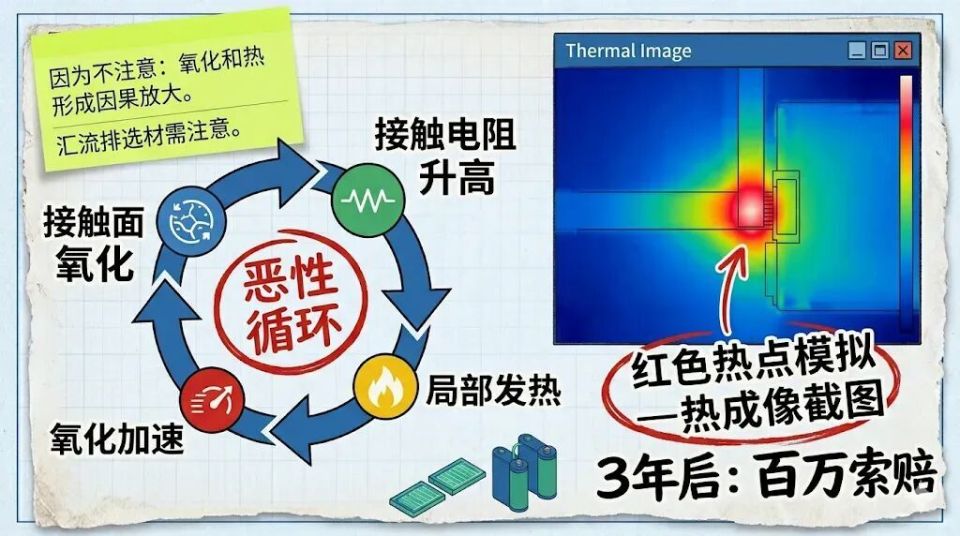

⚙️ 机制链条

接触面氧化/污染 → 接触电阻偏高 → 大电流时局部发热               → 温度升高     → 氧化加速               → 接触电阻进一步上升 → 热失控风险

📋 CP④汇流排连接关键控制项

接触面处理：连接前用砂纸或专用打磨片去除氧化层清洁：用无水酒精擦拭接触面，干燥后立即连接导电膏（按需）：铝-铜连接时，涂抹指定导电膏防电化学腐蚀线缆标签与接线图逐根核对所有裸露的带电连接点做绝缘保护（绝缘帽/热缩管）电缆无交叉、无破皮、弯曲半径满足规格力矩控制：按设计文件执行，铜排/铝排力矩要求不同；力矩复验：扳手复拧+防松漆；铜排/线鼻子连接处做扭矩校验（每个螺栓点）红外测温验证：首次通电运行后，用红外热像仪扫描汇流排连接点

🚀 行动建议

1. 引入红外热像仪巡检
   作为汇流排连接质量的验证手段。首次通电运行后的红外扫描，是发现隐性接触不良的最有效方法。连接点温升超过环境温度+10℃，立即排查。
2. 所有接线点拍照存档作为追溯依据
3. 线缆弯曲半径不小于线缆直径的6倍（通用经验值，具体看供应商规格）

专项：扭矩与接触——把铜排连接当“咬合”，不是“拧上就行”

画面隐喻：牙齿咬合

铜排/端子连接就像牙齿咬合：松了会发炎（发热氧化），紧过头会裂（螺纹滑牙/端子变形）。

你以为“通电没事=连接没事”其实电气连接的很多问题，是在满载+热循环+振动后才显形。

①原因链条（机制）

• 扭矩偏低 → 接触电阻上升 → 局部发热 → 氧化更快 → 电阻更大 → 热点失控
• 扭矩偏高 → 垫片失效/端子变形/螺纹损伤 → 运输后松动 → 同样走向热点

②验证信号

• 红外扫描：同一回路连接点温升明显偏高（对比同类点）
• 扭矩复检一次合格率偏低（说明工艺没固化）
• 端子表面有发蓝/发黑/异味（别拿“正常发热”糊弄自己）

③影响对象

• 电气装配/调试：反复紧固、反复拆装
• 客户：热点报警、降额运行
• 安全：热点是事故链条里的常见前置因素

④行动建议

• 上线前先把“三件套”定死：扭矩值（按图纸/器件规格）、工具校验周期、扭矩记录方式
• 做“扭矩—标记—复核”闭环：
• 拧到位 → 2) 漆笔打标 → 3) 关键点二次复核（抽检或100%复检，取决于你的风险分级）
• 把扭矩记录绑定追溯（二维码/工位条码都行）：SOP写得再好，不执行等于零。

选择题（别偷看答案）：

A. 把所有外观缺陷（划伤、磕碰）全清零

B. 把扭矩记录与复核做成100%追溯

C. 把标签、警示标识一次贴齐

D. 把柜内线束全部重新扎带、走线更漂亮

我的答案：B。

反馈为什么：

• 外观问题通常是“面子”成本（当然也不能乱），但更多可返修
• 扭矩问题是“里子”风险：热点、松脱、失效，后果往往不可控、不可快速修复
• 标签可以补，走线美观可以优化，但电气连接可靠性一旦在现场暴雷，你会被动到极致

产线稳定比产线快速更重要。稳定来自“关键点锁死”。

⚙️CP⑤ 线缆敷设：走线不是体力活，是工艺活

我见过的产线里，线缆敷设的SOP写得最简单——“按图纸敷设，绑扎整齐”。

这两句话，能引出一百个问题。

走线规范不是为了好看，是为了散热、防护、可维护三件事。

⚙️ 机制链条（4种失效路径）

弯曲半径不够    → 内部导体应力疲劳   → 绝缘龟裂 → 绝缘击穿强弱电不隔离    → 动力线干扰信号线   → 通信误报/BMS误动作绑扎过紧/过少   → 局部压迫或振动晃动 → 绝缘磨损/接头松动护圈缺失        → 穿孔边缘磨线       → 慢性绝缘失效

📋 线缆敷设六不准

❌ 不准在锐边、毛刺处裸敷（必须加护套或穿管）❌ 不准强弱电共槽（动力线与信号线分槽走线）❌ 不准超过最小弯曲半径（≥线缆外径×6-10倍，需查线缆规格书）❌ 不准绑扎点间距超过500mm（振动环境下建议≤300mm）❌ 不准线缆接头藏在密封区域内（接头必须在可检修位置）❌ 不准穿线孔无护圈无密封（穿孔后必须装橡胶护圈+防水填料）

🚀 行动建议

• 为每个机型制作**“线缆走线路径图”**（三维路径，不是只有接线图）
• 建立**“线缆颜色规范”**：直流正极/负极/地线/信号线/通信线，颜色固定，全厂统一
• 敷设完成后，过程照片存档，作为出厂质量文件的一部分

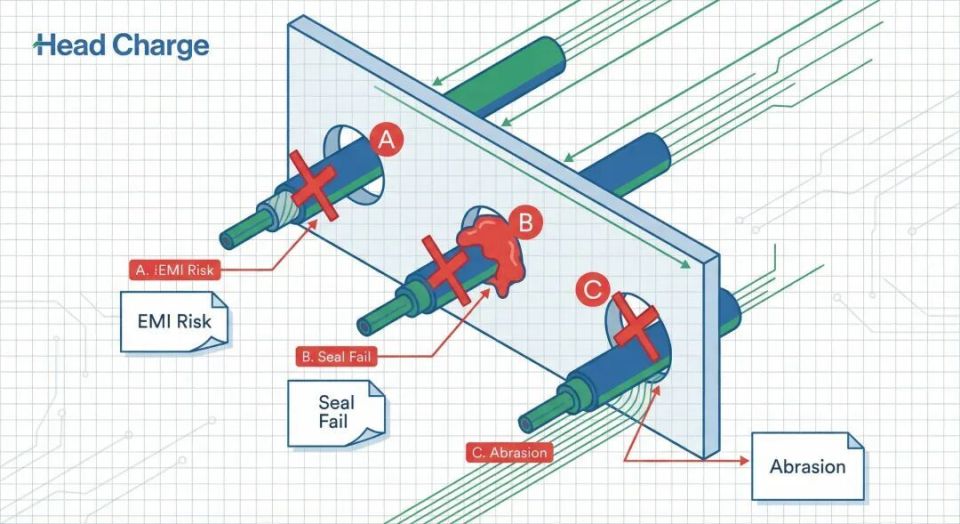

场景：工人小李拿着一根屏蔽通信线穿过箱壁，孔径匹配，直接穿过，打了个玻璃胶固定。

你是工艺工程师，发现了这个操作。问题在哪里？

A. 屏蔽层穿孔处没有接地处理

B. 玻璃胶不适用长期户外防水

C. 穿孔边缘没有安装护圈

D. 以上都有

答案：D，以上全有问题。

• A：屏蔽通信线的屏蔽层必须在穿箱处做单端接地，否则屏蔽层反而成了天线

• B：玻璃胶是装修用密封材料，户外耐候性、耐振性不足，应使用指定阻燃防水密封填料

• C：无护圈，线缆绝缘层在振动下被孔缘慢性磨损，1年内看不出来，3年后磨穿

老法师总结：每一个细节都是时间炸弹。你省了5分钟，炸弹在客户现场3年后响。

⚙️CP⑥ 防水密封：涂了胶，不等于做了密封

储能集装箱的防水等级通常要求IP54或IP55（需按具体产品设计确认）。

但我在现场看到的密封作业，80%都有问题。

不是工人不认真，是没人告诉他们"固化"这件事有多重要。

🔴 你以为：

涂上密封胶，用手抹匀，等表面干了就完成密封了。

🟢 其实：

密封胶的防水性能在完全固化后才能建立。表面干了 ≠ 内部固化完全。在内部未固化时移动产品或做防水测试，等于什么都没做。

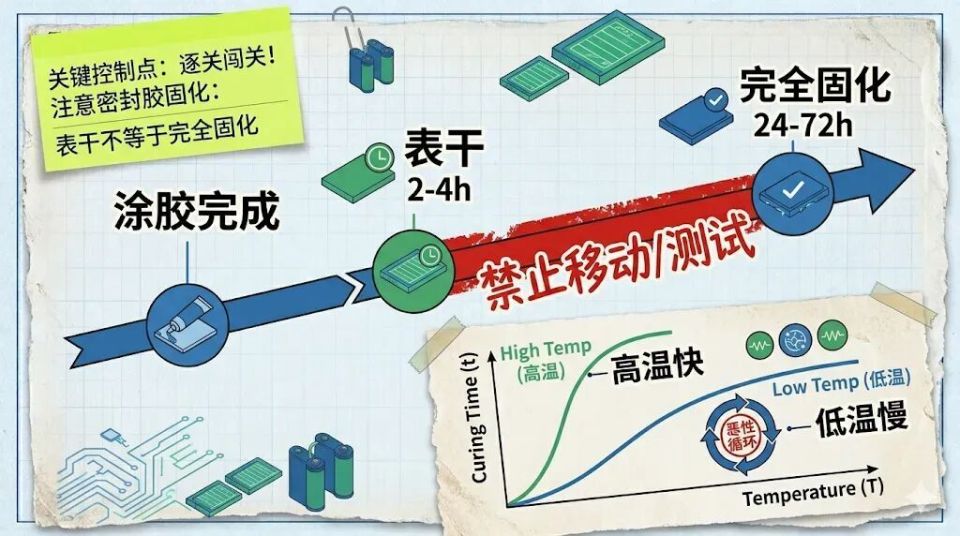

⚙️ 机制链条

以聚氨酯或硅酮类密封胶为例：

• 表干时间：通常2–4小时（看起来干了）
• 完全固化：通常需要24–72小时（取决于胶型号/温度/湿度）
• 低温<10℃：固化速度大幅下降，甚至无法固化
• 胶层过厚>5mm：内部固化更慢，表干更具迷惑性

📋 CP⑥密封作业SOP关键要素

① 基材清洁：涂胶前用酒精或指定清洁剂擦拭，彻底干燥② 底涂处理：必要时涂底涂剂（Primer），提高附着力（查胶的技术手册）③ 涂胶量控制：胶枪走速均匀，截面饱满，无气泡、无断续④ 压胶整形：专用压胶工具整形，确保与基材贴合无虚接⑤ 固化环境记录：记录涂胶时的温度和湿度，确认在胶的适用范围内⑥ 固化时间管控：按胶的规格书等待，禁止提前移动或测试⑦ 固化后检验：目视（无裂缝、气泡）+ 充气法或淋水法验证

⚠️ 翻车点

• 不同品牌/型号密封胶，固化时间差异极大——不要凭经验估计，必须看技术手册
• 在车间通过了防水测试，不代表运输颠簸后还能通过——建议模拟振动后复测穿线孔区域

专项：密封/防水——把集装箱当“船”来造

画面隐喻：雨衣 vs 潜水服

你以为集装箱就是“能挡雨的雨衣”。其实储能舱更像“潜水服”：你得假设它会长期处在高湿、高尘、温差凝露的环境里。

你以为“打胶=防水”其实防水是三件套：结构压紧力 + 密封界面 + 验证手段。

①原因链条（机制）

• 孔位/走线/密封接头装配不到位 → 微缝
• 温差/风压/运输振动 → 缝变大
• 外界水汽进入 + 舱内冷点凝露 → 绝缘下降、爬电风险、金属腐蚀、端子接触电阻上升
• 最终表现：绝缘报警、误动作、热点、通讯不稳

②验证信号（Leading indicators）

• 舱体淋雨/喷淋后：密封接头区域有水痕、白化、返潮
• 舱内湿度曲线长期高位、除湿机/空调长时间高负载
• 绝缘电阻趋势（不是某一次数值）：越来越“飘”

③影响对象

• 制造端：返工、停线、补胶补到怀疑人生
• 项目端：到港后整改、重验收、罚款
• 运维端：潮湿导致的“偶发故障”最难查

④行动建议（能落地）

• 密封接头：扭矩控制 + 二次标记（漆笔）+ 抽检复核
• 门框胶条：装配前做“接触面清洁确认”（油污/粉尘是密封大敌）
• 发运前至少做一次“整体喷淋/分区喷淋”并记录（测试方法取决于你的客户规范/合同条款；不确定就把验证路径写进验收计划：对标项目技术协议、第三方测试要求与目标IP等级；IP代码体系来自IEC 60529。）

⚙️CP⑦ 辅助系统集成：HVAC与消防不是"最后随手装"的

很多工厂的总装节奏是：PACK装完、线缆敷完，最后把空调、消防、照明"随手装进去"。

这个节奏是错的。

🔴 你以为：

辅助系统（HVAC/消防/门控/照明）是独立模块，最后装进去就行。

🟢 其实：

辅助系统的安装位置和顺序，直接影响气流组织、消防覆盖和线缆管理。如果在PACK全部装完后才装空调，风道可能被遮挡，气流组织失效；消防探头如果位置不对，覆盖死角会导致灭火失败。

⚙️ 关键控制逻辑

HVAC（空调/通风）：- 出风口位置必须与热仿真设计一致- 不得被线槽、PACK支架遮挡- 冷凝水排水管需预留坡度，防止积水消防系统：- 探测器/喷头位置按设计图纸，覆盖全舱无死角- 消防联动逻辑（断电→关风阀→启动灭火）必须在联调时验证- 灭火剂管路不得与线缆共槽（防止管路破损影响线缆）门控/照明：- 门磁开关功能验证- 应急照明独立供电，断主电后仍可工作

🔍 验证信号

• 手持风速仪在各PACK区域测量，风速分布与仿真设计一致
• 模拟烟感/温感触发，消防联动动作正确（断电、关风阀、喷放指示）
• 断主电后，应急照明自动点亮

🚀 行动建议

在工序排布上，HVAC管路和消防管路应在PACK安装前先完成预布设（至少走好管路路径），避免后期穿管困难和遮挡问题。

专项：消防/联动——别只验“有设备”，要验“会动作”

画面隐喻：灭火器放在那不等于会用

你以为装了探测器、喷放装置就OK。其实关键在联动逻辑和边界条件：断电、关风、泄压、告警、远程上报——每一个动作都要“真触发”。

①原因链条（机制）

• 线接对了但逻辑错了/延时错了/极性错了 → 事故时“该断不断、该报不报”
• 通讯负载高时丢包 → 关键告警上不去 → 客户说你“系统不可靠”

②验证信号

• FAT联动测试：动作链条不完整（少一步）
• 报警记录与实际动作对不上（时间戳/事件号混乱）

③影响对象

• 安全与验收：客户、监理、第三方最盯这个
• 售后：联动缺陷的定位成本很高

④行动建议

• 做“联动矩阵表”（谁触发谁、延时多少、输出到哪里、反馈怎么确认）
• 把“通讯压测 + 联动测试”写成FAT必选项
• 如果项目面向北美或参照其消防框架，NFPA 855与UL 9540A的大规模火试验数据常被用于指导布置、间距与防护策略；别等客户审图才补材料

专项：风道与温控——把空调当“呼吸系统”管起来

画面隐喻：人跑步时的呼吸

电池在工作时会“出汗”（产热）。风道就是它的呼吸道。呼吸道设计得再好，总装阶段如果把风道当“摆设”，一样窒息。

①原因链条（机制）

• 风道漏风/短路（冷热混）→ 关键器件进风温度上升 → 降额/寿命下降
• 过滤网装反/密封不好 → 灰尘进入 → 散热能力下降、绝缘风险上升
• 传感器安装位置偏差 → 控制策略误判 → “该加风不加风、该除湿不除湿”

②验证信号

• 满载或接近满载运行时：关键点温差扩大、热斑明显
• 空调长时间高频启停（控制不稳）或长期高功率（风道效率差）

③影响对象

• 系统性能：效率、可用容量
• 质保成本：器件提前老化

④行动建议

• 总装必须做“风道完整性检查”：挡板、密封条、导流板、回风路径
• FAT增加“热像扫描 + 温度点位校核”（点位按你的设计/客户规范）
• 湿度控制与目标IP等级/壳体防护策略要匹配（IP体系参考IEC 60529。）

⚙️CP⑧ 电气安全验证：通电前必须过的四道关

到这一步，设备已经装好了。

很多工厂的做法：让调试工程师直接上机通电，看能不能启动。

先别急。通电之前，必须先过四道关。

🔴 你以为：

BMS能通信、能上电，就说明电气连接没问题。

🟢 其实：

BMS能通信，只说明弱电部分没问题。动力回路的绝缘状态，BMS感知不到——除非绝缘故障已经严重到触发BMS的绝缘检测告警。

而很多绝缘问题是"慢性病"：通电初期看不出来，热循环+振动之后绝缘劣化，某天突然击穿。

你看到的是"正常启动"，绝缘测试仪看到的是"定时炸弹"。

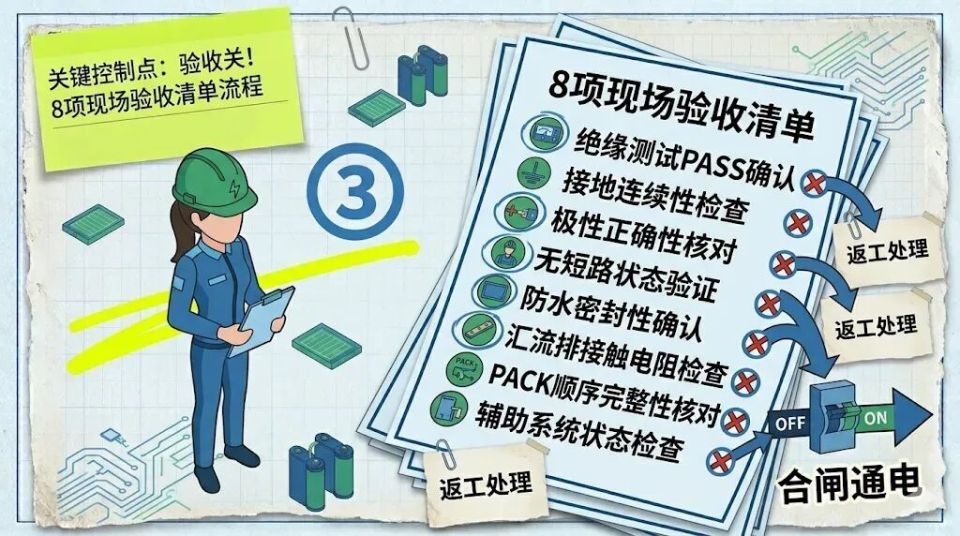

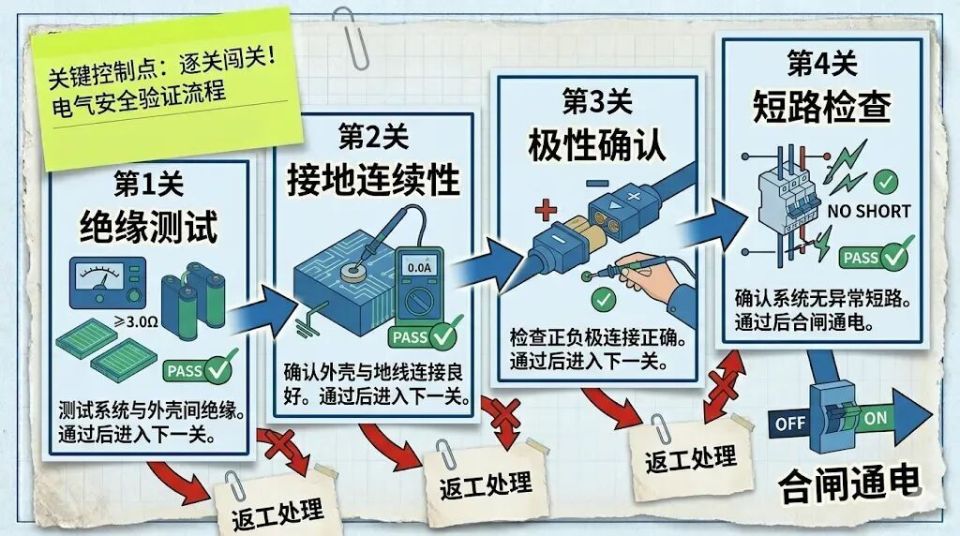

📋 CP⑧通电前四道关

关卡一：绝缘电阻测试（Megger Test）目的：验证带电体与地/壳体之间的绝缘是否完好方法：500V DC兆欧表（具体电压等级按产品设计）判定：≥1MΩ（需按产品标准要求验证具体阈值）关卡二：接地连续性测试目的：确认所有应接地点均可靠接地方法：低阻欧姆表，各接地点→主接地排判定：≤0.1Ω（需按设计验证）关卡三：极性确认目的：防止PACK串并联极性接错方法：万用表逐路确认极性判定：所有回路极性与图纸一致关卡四：短路检查目的：确认各回路之间无意外短路方法：万用表电阻档，各回路间测量判定：非连通回路电阻正无穷

🚀 行动建议

建立**“通电前检验清单”**，四关全部通过并签字，才允许合闸通电。绝缘测试数据必须记录归档，作为出厂质量证明文件。

专项控制点：绝缘耐压测试——你以为分段测也行？其实漏掉的就是"接口"

🔴 你以为：

每个PACK出厂时已做过绝缘测试了，总装时走个过场就行。

🟢 其实：

单个PACK绝缘合格 ≠ 系统绝缘合格。问题往往出在PACK与PACK之间的接口、PACK与汇流柜之间的连接线、汇流柜到PCS的直流电缆。

⚙️ 机制链条

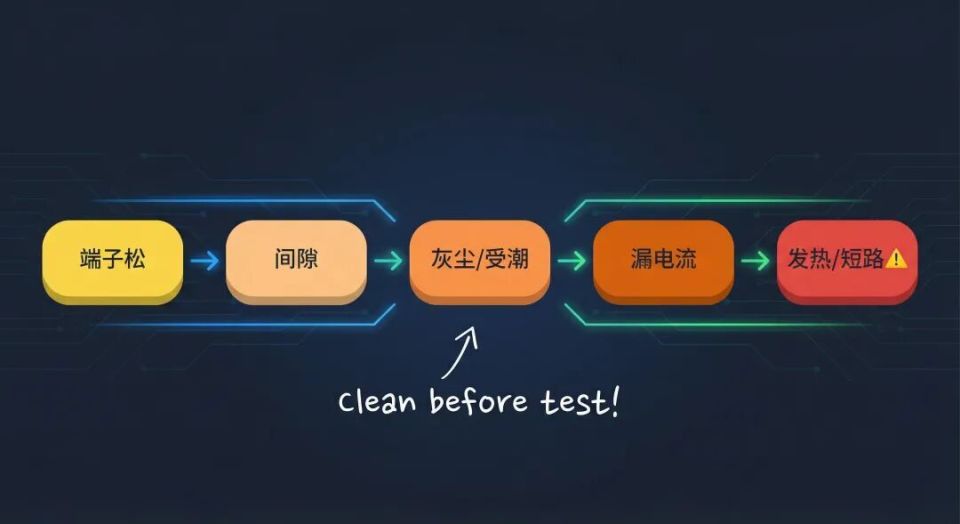

text端子未完全拧紧 → 铜排与壳体间隙减小→ 金属屑/灰尘积聚 → 受潮形成导电通路→ 绝缘电阻下降 → 漏电流 → 发热/短路

电池包正/负极对地绝缘电阻通常要求≥2GΩ（具体看技术协议）。必须在全部接线完成后做系统级测试，不能分段拼凑。

🔍 验证信号

• 绝缘电阻值满足技术协议
• 测试是在全部接线完成后进行
• 测试前做过箱内清洁（吸尘器清除金属屑和灰尘）
• 测试记录包含温湿度环境数据

🚀 行动建议

1. SOP中明确：绝缘耐压测试是最后一道电气检验，全接线完成后执行
2. 测试前必须做一次箱内吸尘清洁
3. 不合格时逐段排查定位泄漏点，不要直接判整批NG

🧠 Brain Power：来，做个现场判断

场景：你是新上任的总装线长。调试工程师报告：某个电池簇的BMS采集温度比实际偏高4℃，跳动不定。

你的第一反应？

A. BMS板子坏了，换一块

B. 温度传感器（NTC）贴歪了，返工重贴

C. 先查通讯线走线，看有没有贴着动力线走

D. 让软件工程师加个温度补偿参数

老法师选C。

解析：温度偏高4℃且跳动不定，是典型的EMI干扰特征。NTC坏了通常是恒定偏移或断路。BMS板子问题通常多通道同时异常。

先到现场看走线。80%的概率，你会发现温度采样线和大电流汇流排贴得太近。分开走线后，问题消失。

选D最危险——用软件补偿掩盖硬件问题，等于给自己挖更深的坑。日后温度真的高了，你补偿过的数据会让BMS"视而不见"。

⚙️CP⑨ 整机联调与出厂测试：省了这步，烂账留给客户

出厂前的整机联调，是9个控制点的"终试"。

不是通电能启动就叫联调。消防系统+整机测试+发运检查——最后三道锁

这是出厂前的"收官三件套"，我合在一个控制点讲，因为它们构成出厂放行的最终判定。

🅰️ 消防系统安装与联动

储能集装箱通常采用三级消防：

1. 电芯/模组级
2. 电池柜级
3. 集装箱级：整箱防护

关键控制项：

• 探测器安装位置靠近电池组顶部
• 接线极性不能反（反了=报警但不灭火）
• 必须做模拟触发测试——人为触发烟感/温感，确认灭火装置联动+BMS收到信号并执行保护

🅱️ 整机充放电测试

这是系统级验证，验的不是单个PACK性能，而是：

• BMS均衡逻辑是否正常
• PCS充放电切换是否平滑
• 簇间环流是否可控
• 保护阈值是否正确触发

🅲️ 发运前检查

• 吊装方案是否已与现场确认一致（单箱约40吨，属大型吊装）
• 重心位置标注，总重量未超出运输限值
• 柜门锁闭、活动部件固定
• 箱内工具杂物清除
• 防震措施到位（防运输颠簸导致接插件松脱）
• 铭牌信息核实

🔥休息一下：“能启动” vs “联调通过”

能启动（Mr. Boot）：兄弟，我上电了，BMS通信了，PCS也跑起来了，能启动就是合格！

联调通过（Dr. Validated）：等等，你过充保护测试做了吗？过温告警验证了吗？消防联动逻辑确认了吗？绝缘检测功能模拟了吗？

Mr. Boot：那些……调试工程师觉得差不多就行了……

Dr. Validated：差不多是最贵的质量成本。你省了2小时，客户现场的那个深夜会让你付2个月的工时和索赔。启动是设备活着的证明，联调是系统能正确保护自己的证明。这是两件事。

✅ 交付物1：总装关键工序检查表

适用范围：20尺/40尺标准储能集装箱前提条件：PACK、BMS、PCS等子系统已通过来料检验翻车点：风冷/液冷、不同BMS架构需调整细项

📋 交付物2：集装箱总装出厂联调核查清单

适用范围：20/40尺集装箱储能系统，含PACK+BMS+PCS+EMS

前提条件：CP①-⑧全部完成，通电前四关已通过

翻车点：此清单为通用框架，具体测试参数需按产品设计文件调整

【静态验证（通电前）】

绝缘电阻测试记录完成，数据合格，已归档

接地连续性测试记录完成，数据合格

极性确认完成，无反接

防水密封验证（淋水法/充气法）完成，有记录

线缆走线路径与图纸一致，过程照片存档

所有螺栓力矩达标，防松漆标识完成

【上电调试】

BMS通信正常，所有节点无报错

电压/温度采样数据抽查≥10%测点，与实际一致

PCS上电无报错，充电/放电/待机模式切换正常

EMS与BMS/PCS通信正常，遥控命令响应正确

过充保护触发测试（模拟）：触发准确，响应时间记录

过温保护触发测试（模拟）：触发准确，告警上报正确

绝缘检测功能测试（模拟绝缘降低）：告警正确

急停按钮功能测试：触发后系统安全停机

【辅助系统】

HVAC启停正常，温度控制功能验证

消防系统通信正常，联动逻辑验证（断电→关风阀→喷放指示）

应急照明断主电后自动点亮

门磁开关功能正常

【文件与追溯】

所有PACK的SN号已录入MES，与柜体SN绑定

绝缘测试报告已归档

防水测试报告已归档

力矩记录已归档

软件版本号已记录（BMS/PCS/EMS各系统）

出厂检验报告已生成并审核签字

📋补充：总装“关键检测点”清单

适用范围：集装箱/预制舱总装末端、转FAT前放行

前提条件：IQC合格、工位SOP已培训、工具校验在有效期

可能翻车点：清单写得再好，没“责任人签字+复核”就是摆设

┌──────────────────────────────────────────────┐│ 《集装箱总装关键点放行清单》V1.0             │├──────────────────────────────────────────────┤│ 1) 密封/防水（关键孔位）                     ││ □ 电缆密封接头：型号/垫圈齐全 □扭矩到位 □打标││ □ 门框胶条：无扭曲、无缺口、压紧均匀         ││ □ 穿舱孔：护口/防火泥/封堵符合图纸/规范       │├──────────────────────────────────────────────┤│ 2) 扭矩与防松（关键连接）                     ││ □ 铜排/端子：扭矩记录完成（追溯号：____）     ││ □ 关键螺栓：漆笔对齐标记完成                  ││ □ 防松件：弹垫/平垫/螺纹胶按图纸执行           │├──────────────────────────────────────────────┤│ 3) 接地与等电位                               ││ □ PE母排连接完成 □门跨接完成 □设备底座跨接完成││ □ 接地标识清晰，连接点可视化确认（拍照留档）   │├──────────────────────────────────────────────┤│ 4) 走线与防磨损                               ││ □ 线束/电缆：无锐边干涉 □护套完整 □弯曲半径合规││ □ 线槽盖板齐全，线号与图纸一致                 │├──────────────────────────────────────────────┤│ 5) 风道与传感器                               ││ □ 导流板/挡板齐全 □过滤器方向正确 □风道无短路  ││ □ 温湿度/烟温探测器安装位置与图纸一致           │├──────────────────────────────────────────────┤│ 放行结论：□通过 □整改后复验                   ││ 装配责任人：____  复核：____  日期：____      │└──────────────────────────────────────────────┘

✅ 对比表格：新手视角 vs 专家视角

📋 交付物3：总装工序质量风险矩阵（PFMEA简版）

适用范围：集装箱储能系统总装产线，可作为工艺审查和FMEA输入

使用方法：RPN = S（严重度）× O（发生率）× D（检测难度），RPN>100优先改善

翻车点：S/O/D评分基于行业经验，需结合实际产线校准

评分仅供参考，需结合实际产线和事故历史数据校准

📋 补充：总装失效模式—控制点风险矩阵

┌─────────────────────────────────────────────────────────┐│《总装FMEA式风险矩阵（简化版）》                            │├──────────────┬──────────────┬──────────────┬───────────┤│ 失效模式      │ 典型原因链条  │ 领先信号      │ 控制点动作 │├──────────────┼──────────────┼──────────────┼───────────┤│ 进水/凝露      │ 密封不到位→湿气入侵→绝缘下降 │ 湿度曲线高位 │ 喷淋验证+密封复核││ 热点发热        │ 扭矩偏差→接触电阻↑→温升↑     │ 红外热点偏高 │ 扭矩追溯+二次复核││ 通讯不稳        │ 接地/屏蔽不良→干扰→丢包       │ 丢包率上升    │ 等电位跨接+压测  ││ 联动失效        │ 逻辑/接线错误→动作链缺失       │ FAT动作缺一步 │ 联动矩阵逐项验证 ││ 运输后松动      │ 防松措施缺失→振动→松脱         │ 到港复检松动率 │ 防松件点检+标记  │└─────────────────────────────────────────────────────────┘

❓ 常见误区答疑

Q1：供应商给的COC数据，我还需要复检吗？

A：关键参数必须复检。

原因有三：

1. 供应商的检测条件和你的可能不同（环境温度、设备差异）

2. 运输过程可能导致参数变化

3. 你要的是"到货状态"，不是"出厂状态"

建议：OCV、内阻全检复测；容量、自放电抽检验证。

Q1：9个控制点，产能压力大，哪几个是真正不能跳过的？

A：如果非要排优先级，以下3个是安全红线，一个都不能省：

• CP⑧ 电气安全验证：绝缘测试和极性确认，跳过这步通电可能直接炸

• CP⑥ 防水密封固化时间管控：省了这步，设备可能在客户现场第一场雨后漏水

• CP⑨ 保护功能触发验证：联调不测保护，等于设备裸奔上线

其他控制点可以通过工艺优化提升效率，但这三个没有妥协空间。

Q2：力矩扳手需要多久校准一次？

A：通常建议每半年校准一次，或按仪器厂家要求。使用频率高的产线可以每季度做一次比对。更重要的是：每天开工前用标准扭力块做一次点检，确认扳手设定值与实际输出一致。记住：没有校准记录的力矩扳手，测出来的数据没有法律效力，出了事也不能自证。

Q3：二手集装箱改造和新箱相比，多哪些风险？

A：主要额外风险：

• 结构损伤：变形、裂缝、焊缝疲劳——需要专业结构评估

• 防腐状态：原有涂层老化，需全面翻新而非局部补涂

• 有害物残留：原来装过的货物可能留有化学残留——需检测

• 木地板：大多数二手箱有木地板，需更换为阻燃材料

二手箱改造省下来的钱，需要仔细评估是否足以覆盖以上风险处理的成本。不是不能用，但需要做过系统评估后再决策。

Q4：出厂文件需要给客户什么？

A：标准套餐至少包含：

• 出厂检验报告（含测试数据，不是只有合格结论）

• 绝缘测试原始数据记录

• 防水测试记录

• 软件版本清单（BMS/PCS/EMS）

• PACK SN与柜体SN绑定清单

出口项目通常还需要：第三方检测报告（UL/IEC/CB）、CE/UL认证文件、出厂测试视频。

出厂文件是你在客户现场唯一能自证清白的东西。别省这个工夫。

Q5：集装箱尺寸不是标准件吗？为什么总装还老出干涉？

A：“标准”不等于“你的孔位标准”。

集装箱尺寸体系确实有国际标准化（比如ISO 668定义了系列1集装箱的分类、尺寸与额定等）。但你在里面加了保温层、内衬板、走线桥架、设备底座之后，每一层都在吃公差。

验证路径：把“关键安装基准点”做首件测量与记录，别只量门洞。

Q6：IP等级我们按设计做了，工厂还要做喷淋吗？

**A：**要。

IP是“防护能力目标”，来源于IEC 60529的分级体系。1你做不做验证，决定它是“写在图纸上”，还是“长在产品上”。

机制：胶条/接头/孔位的装配偏差，往往只有喷淋/淋雨才会暴露。

Q7：扭矩记录太麻烦，真的有必要吗？

**A：**有。因为你在总装阶段不把扭矩锁死，后面靠检验救不了。省工艺省工时，最后都会加倍还回来。

Q8：FAT里做满载太费电、太费时间，能不能省？

**A：**看合同与客户要求，但我建议至少做“接近满载+热像扫描+关键联动”。

原因：很多热点/风道问题，空载根本看不出来。

Q9：消防标准是安装端的事，跟工厂总装有什么关系？

**A：**有关系。客户验收要的是“系统级证据链”。例如NFPA 855与UL 9540A的大规模火试验数据常用于支撑布置/间距/防护要求。你总装阶段把联动与记录做扎实，项目端就少扯皮。

Q10：电池PACK出厂做过充放电了，总装后还要再做整箱充放电？

必须做。总装充放电验的是系统级协同——BMS均衡、PCS转换、簇间环流、保护联动——这些在单PACK测试时完全覆盖不到。

Q11：扭矩记录真的要逐颗？太费时间了吧？

是的，逐颗。这不是形式主义。现在很多数字扭力扳手支持自动记录+上传MES，不会显著增加工时。你还在用纸质记录的话，说明智能制造该升级了。

Q12：二手集装箱改造做储能箱体省钱，问题大吗？

问题很大。改造后加装的支架极易造成箱体破点和应力不足。改造后的箱体必须重新做结构强度验证。省这几万块钱，运输出事故赔不起。

Q13：PCS装在箱内和装在独立柜里有什么区别？

散热是最大区别。PCS与电池共享散热空间时，需专门设计风道避免PCS废热干扰电池温度。设计不当 → PCS降额 → 系统输出打折 → 客户不满意。

Q14：9个控制点哪个最容易被忽略？

控制点⑤（信号线布线）和控制点⑧（热管理安装验证）。因为它们不像螺丝扭矩那样有明确的"响了/没响"反馈，更多依赖人的判断和系统级验证。越是没有明确物理反馈的环节，越需要SOP约束。

Q15：总装阶段还要做SPC吗？不是很麻烦？

A：必须做，尤其扭矩和关键尺寸。SPC能提前发现过程漂移，比事后抓人有效得多。

Q16：液冷管路用快接还是焊接好？

A：快接方便维护，但对插拔工艺要求极高。建议关键主路用焊接，分支用高质量快接+单点测试。

Q17：集装箱底板不平整怎么办？

A：必须在总装前处理。底板平面度超过2mm会造成模组安装应力集中，后期容易出现模组变形或内阻异常。

Q18：赶工期时哪些点可以适当放宽？

A：外观非功能件可以适当放宽，安全相关（密封、接地、消防、电气保护）一点都不能放宽。

📋 去现场查这8件事（不用看PPT）

你是买方的驻厂质量代表，出厂前验收。不要看报告，直接去现场：

✅ 1. 随机抽查3颗PACK固定螺栓，力矩扳手复验，看防松漆是否完整✅ 2. 打开线槽盖板，检查是否有强弱电共槽，目测弯曲半径✅ 3. 翻看绝缘测试仪的原始测试记录（不是打印报告）✅ 4. 要求在你面前做一次急停测试，看系统响应时间✅ 5. 手触密封胶，确认固化程度，要求出示涂胶时间记录✅ 6. 在MES系统里随机查一个PACK的SN，追溯到该柜✅ 7. 打开BMS上位机，检查是否有采样异常值✅ 8. 问现场工程师：消防联动逻辑是什么，然后让他演示一遍

如果这8项里有3项以上回答不出来，或者现场查不到——这个工厂的质量体系，水分很大。

📌贴心总结

1. 9个控制点，缺一个就是埋雷——不是每次都会炸，但炸了就是大事2. 顺序是工艺，不是习惯——PACK安装顺序必须有路线图，"以前都这么装"是最危险的理由3. 汇流排接触面比螺栓力矩更重要——处理好接触面，再打好力矩，然后红外验证4. 密封胶固化时间不能估，要计时——温度湿度都影响固化，记录才是证明5. 通电前四关不能省——绝缘/接地/极性/短路，四关不过不合闸6. 联调不是启动测试，是保护验证——每个保护功能都要触发一遍，有记录才有意义7. 出厂文件是你的护城河——数据在，质量在；数据没了，靠运气

🔮 写在最后

集装箱储能柜不是普通产品。

它可能被运到5000公里外的非洲草原，可能在零下20℃的戈壁上运行，也可能在40℃的中东烈日下撑15年。

你在工厂里省的每一个控制点，都会在某个极端环境的某个深夜，以故障的形式兑现。

工艺没做好，神仙也救不了。

但9个控制点全部做到位，你的产品就能替你说话，替你留住客户，替你走向更远的地方。

让每一台出厂的集装箱储能柜，都有完整的数字身份。9个控制点，9份记录，9道护城河。数据在，质量在。数据亡，靠运气。

本文基于行业通用工艺实践整理，涉及GB/T 36276、GB/T 34131、GB/T 34120等标准框架。具体技术参数请以产品设计文件和对应标准现行版本为准。

适用范围：20/40尺标准集装箱储能系统总装，含磷酸铁锂PACK+BMS+PCS+EMS的系统集成场景。

如果你还有相关的问题，请留言，我们随时讨论！
